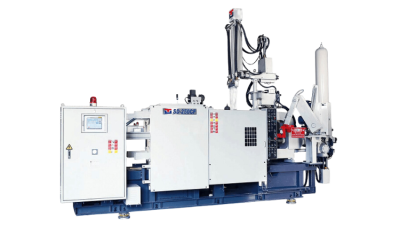

冷室壓鑄機 SD-250 CF
優越鑄造能力之高速機種
節省能源、生產快速、簡易操作、品質穩定
| 項目 | 單位 | SD-250 CF | ||
|---|---|---|---|---|
| 關模力 | KN | 2500 | ||
| 模板尺寸 | mm | 850x904 | ||
| 大柱間隔 | mm | 584x584 | ||
| 大柱直徑 | mm | 110 | ||
| 開模行程 | mm | 380 | ||
| 模厚行程 | mm | 250~600 | ||
| 中子電磁閥 | Piece | 3/8"x2 | ||
| 中子接頭 | Set | 1/2"x3 | ||
| 射出力 | KN | 265 | ||
| 射出行程 | mm | 370 | ||
| 射出突出量 | mm | 150 | ||
| 射出位置 | mm | -125 | ||
| 空射速度 | M/S | 7 | ||
| 柱塞頭直徑 | mm | Min. | Sta. | Max. |
| 50 | 60 | 70 | ||
| 最大鑄造壓力 | Mpa | 132.8 | 92.3 | 67.7 |
| 鑄造面積 | cm² | 184 287 | 265 413 | 361 563 |
| 實射重量 | Kg | 1.40 | 2.02 | 2.75 |
| 押出力 | KN | 123.5 | ||
| 押出行程 | mm | 80 | ||
| 油壓馬達 | kw | 18.5 | ||
| 作動油容量 | L | 370 | ||
| 作動油冷卻水量 | L/min | 25 | ||
| 模具冷卻水量 | L/min | 25-50 | ||
| 機械重量 | ton | 9.4 | ||
| 機械尺寸 | mm | 5613x1650x2616 | ||
| 機械型號 | 250 CF |
|---|---|
| 控制選項 | |
| 彩色觸控螢幕 |
|
| 異常訊息顯示 |
|
| 射出條件計算 |
|
| 螢幕畫面列印 |
|
| 開關模部 | |
| 一循環監視時間設定 |
|
| 潤滑模開次數設定 |
|
| 押出行程螢幕設定 |
|
| 活動模底部調整機構 |
|
| 曲肘部自動潤滑系統 |
|
| 操作側上方抽大柱裝置 |
|
| 中子部 | |
| 中子定位計時器控制選擇 |
|
| 射出時中子壓力選擇 |
|
| 移動中子1 |
|
| 移動中子2 |
|
| 固定中子3選配 |
|
| 移動中子1&2減壓閥 |
|
| 固定中子3減壓閥 |
|
| 射出部 | |
| 射出閥門電動控制 |
|
| 射出曲線顯示 |
|
| 鑄造條件儲存 |
|
| 射出速度顯示 |
|
| 射出壓力顯示 |
|
| 射出資料履歷顯示 |
|
| 射出突出設定 |
|
| 射出真空位置設定 |
|
| 料管二次清掃設定 |
|
| 柱塞潤滑間隔次數設定 |
|
| 射出行程位置螢幕設定 |
|
| 射出偵測非接觸式控制 |
|
| 增壓壓力調整 |
|
| 油壓冷卻 | |
| 作動油油溫警報 |
|
| 作動油油位下限警報 |
|
| 冷卻器加大式樣 |
|
| 自動洩壓裝置 |
|
| 油壓過濾系統 |
|
| 安全裝置 | |
| 手動安全門 |
|
| 全罩式自動安全門 |
|
| 反操作側安全檔板(不搭配取出機) |
|
| 緊急停止按鈕2只 |
|
| 其他 | |
| 節電省能源系統 |
|
| 鎖模力偵測 |
|
| 快速換模系統 |
|
| 擠壓專用迴路 |
|
| 活塞式蓄壓器 |
|
| 活動模板加強板 |
|
| 週邊機 | |
| 給湯機湯量計算 |
|
| 給湯待機計時自動調整 |
|
| 杓子下降汲湯姿勢選擇 |
|
| 湯量設定螢幕輸入 |
|
| 取出機模厚行程電動調整 |
|
| 噴霧機模厚行程電動調整 |
|
| 噴霧機昇降移動噴霧 |
|
| 噴霧公、母模各別設定 |
|
| 中子噴霧順序設定 |
|
| 全自動高周期選擇設定 |  |
| 標準配備 可選購 無法安裝 | |
