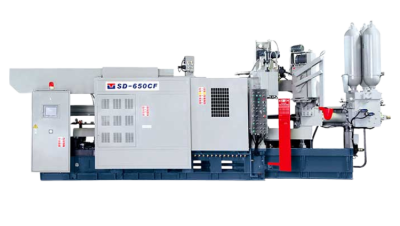

冷室壓鑄機 SD-650 CF
優越鑄造能力之高速機種
節省能源、生產快速、簡易操作、品質穩定
| 項目 | 單位 | SD-650 CF | ||
|---|---|---|---|---|
| 合模力 | KN | 6500 | ||
| 模板尺寸 | mm | 1230x1230 | ||
| 大柱間隔 | mm | 852x852 | ||
| 大柱直徑 | mm | 160 | ||
| 開模行程 | mm | 660 | ||
| 模厚行程 | mm | 350~900 | ||
| 中子電磁閥 | Piece | 1/2"x3 | ||
| 中子接頭 | Set | 3/4"x5 | ||
| 射出力 | KN | 550 | ||
| 射出行程 | mm | 670 | ||
| 射出突出量 | mm | 300 | ||
| 射出位置 | mm | -175 | ||
| 空射速度 | M/S | 7 | ||
| 柱塞頭直徑 | mm | Min. | Sta. | Max. |
| 70 | 80 | 90 | ||
| 最大鑄造壓力 | Mpa | 140.5 | 107.7 | 85.1 |
| 鑄造面積 | cm² | 462 582 | 604 760 | 764 962 |
| 實射重量 | Kg | 5 | 6.6 | 8.3 |
| 押出力 | KN | 300 | ||
| 押出行程 | mm | 125 | ||
| 油壓馬達 | kw | 37 | ||
| 作動油容量 | L | 800 | ||
| 作動油冷卻水量 | L/min | 80 | ||
| 模具冷卻水量 | L/min | 50-90 | ||
| 機械重量 | ton | 30 | ||
| 機械尺寸 | mm | 8046x2335x3413 | ||
| 機械型號 | 650 CF |
|---|---|
| 控制選項 | |
| 彩色觸控螢幕 |  |
| 異常訊息顯示 | |
| 射出條件計算 | |
| 螢幕畫面列印 | |
| 開關模部 | |
| 一循環監視時間設定 | |
| 潤滑模開次數設定 | |
| 押出行程螢幕設定 | |
| 活動模底部調整機構 | |
| 曲肘部自動潤滑系統 | |
| 操作側上方抽大柱裝置 | |
| 中子部 | |
| 中子定位計時器控制選擇 | |
| 射出時中子壓力選擇 | |
| 移動中子1 | |
| 移動中子2 | |
| 固定中子3選配 | |
| 移動中子1&2減壓閥 | |
| 固定中子3減壓閥 | |
| 射出部 | |
| 射出閥門電動控制 | |
| 射出曲線顯示 | |
| 鑄造條件儲存 | |
| 射出速度顯示 | |
| 射出壓力顯示 | |
| 射出資料履歷顯示 | |
| 射出突出設定 | |
| 射出真空位置設定 | |
| 料管二次清掃設定 | |
| 柱塞潤滑間隔次數設定 | |
| 射出行程位置螢幕設定 | |
| 射出偵測非接觸式控制 | |
| 增壓壓力調整 | |
| 油壓冷卻 | |
| 作動油油溫警報 | |
| 作動油油位下限警報 | |
| 冷卻器加大式樣 | |
| 自動洩壓裝置 | |
| 油壓過濾系統 | |
| 安全裝置 | |
| 手動安全門 | |
| 全罩式自動安全門 | |
| 反操作側安全檔板(不搭配取出機) | |
| 緊急停止按鈕2只 | |
| 其他 | |
| 節電省能源系統 | |
| 鎖模力偵測 | |
| 快速換模系統 | |
| 擠壓專用迴路 | |
| 活塞式蓄壓器 | |
| 活動模板加強板 | |
| 週邊機 | |
| 給湯機湯量計算 | |
| 給湯待機計時自動調整 | |
| 杓子下降汲湯姿勢選擇 | |
| 湯量設定螢幕輸入 | |
| 取出機模厚行程電動調整 | |
| 噴霧機模厚行程電動調整 | |
| 噴霧機昇降移動噴霧 | |
| 噴霧公、母模各別設定 | |
| 中子噴霧順序設定 | |
| 全自動高周期選擇設定 | |
| 標準配備 可選購 無法安裝 | |
